Транзисторный усилитель мощности на 100 Ватт

Транзисторный усилитель мощности на 100 Ватт

Представляем вашему вниманию стерео УНЧ мощностью 100Вт класса Н, который легко собрать даже начинающим радиолюбителям. TDA7294 интегральная микросхема в монолитном корпусе Multiwatt15. Имеет широкий диапазон питающих напряжений +/-40В и может обеспечить высокую выходную мощность на нагрузках 4 и 8 Ом.

Есть встроенная защита от короткого замыкания в нагрузке и защита от перегрева (по достижении 145 градусов).

Также есть функция Mute, которая используется для исключения щелчков при включении и режим ожидания (Stand-by). Диапазон воспроизводимых частот 20-20000Гц. Общие гармонические искажения не более 0.1%.

Обратите внимание, что корпус микросхемы соединен с -Vcc, поэтому не следует устанавливать его в металлический корпус без изоляции. В противном случае, произойдет короткое замыкание с землей. До привинчивания микросхемы к радиатору не забудьте нанести термопасту.

Ниже показана принципиальная схема усилителя мощности на микросхеме TDA7294.

Стерео усилитель мощностью 100Вт на TDA7294

Снимок323

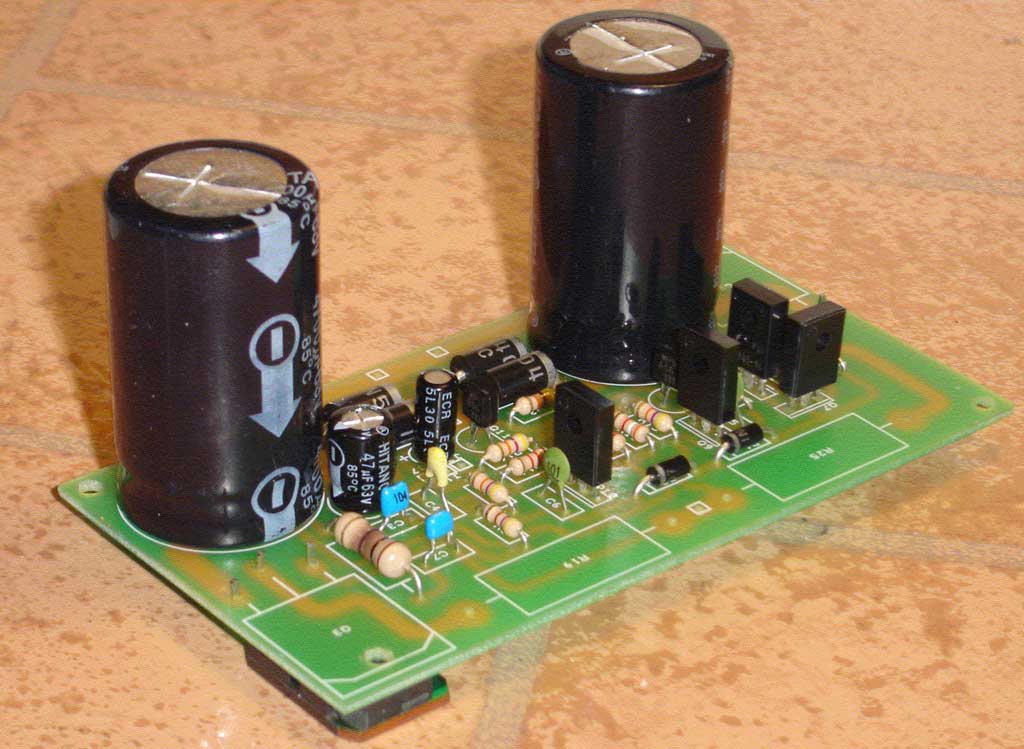

На фото показан только один из каналов усилителя.

Стерео усилитель

Для лучшего звучания рекомендуется использовать углеродные сопротивления с допуском 5%. Большой составной резистор R3 (SP) рядом c микросхемой TDA7294 должен быть углеродным пленочным с допуском 5%.

На рисунках изображена печатная плата и расположение деталей на ней.

Снимок317Снимок35

На фотографиях показана последовательность сборки плат

Стерео усилитель мощностью 100Вт на TDA7294Снимок320

Примечания:

• Микросхема TDA7294 IC не совместима с резисторами с допуском 1%.
• О конденсаторах фильтра 1000мкФ: если вы используете динамиками диаметром более 10 дюймов (25,4см), следует увеличить емкость конденсаторов до 2200мкФ.
• Выбор конденсатора 47мкФ: рекомендую использовать 47uF 50V производства Elna SilmicII и 47uF 50V производства Nichicon MUSE KZ.

На фото показана схема соединения проводов между платами и блоком питания.

Снимок316

Внизу фото реального усилителя мощности на 100Вт.Стерео усилитель мощностью 100Вт на TDA7294
