Ремонт газовых плит собственными силами практикуют подавляющее количество владельцев. Несмотря на строгий запрет контролеров и обходчиков местных Горгазов на вмешательство в работу газовых приборов, самодеятельный ремонт плиты дает неплохой результат и одновременно позволяет сэкономить немалые деньги. Слесарь, не моргнув глазом, возьмет за ремонтные работы 50-100 долл.

Запасаемся инструментом для выполнения ремонта

Для ремонта газовых плит на дому потребуется минимальное количество инструментов, в первую очередь:

  • Универсальная отвертка со сменными насадками – крестом и стандартным прямым шлицом, пассатижи;
  • Малый разводной ключик с вылетом боковых губ на 15-20 мм;
  • Фум-лента для газовых приборов;
  • Твердая газовая смазка;
  • Мягкая щетка и высокоэффективное моющее средство.

Можно взять «CIF», «Cleaner» или любой другой жидкий гель, применяемый для чистки газовых плит с нержавеющей основой от пригоревшего жира. Иногда, в крайне редких случаях, для ремонта плиты приходится использовать мультиметр.

И, конечно, потребуется хорошее здоровье, как минимум насморка быть не должно, иначе уловить утечку газа будет сложно, а в работе с газовыми приборами главное условие успеха – безопасность работ. Для наиболее серьезных работ с муфтовыми соединениями в газовой плите потребуется акварельная кисточка и разведенное жидкое мыло.

Варианты поломок газовой плиты

Из практики известно, чем качественнее газовая плита, тем меньше появляется поводов разбирать и ремонтировать. Приборы, изготовленные на просторах СНГ, начинают ломаться через 3-4 года с момента ввода в строй, турецкие газовые плиты выдерживают 5-10 лет эксплуатации, немецкие и итальянские требуют ремонта не ранее 12-15 лет службы.

Наиболее распространенные случаи отказов:

  • Не работает электроподжиг горелок, одной или всех сразу;
  • Не срабатывает автоматика контроля фронта пламени горелки;
  • Появление запаха газа;
  • Нарушение работы регулятора уровня пламени.

Из перечисленного набора наиболее серьезной проблемой считается утечка газа. В том случае, если при неработающей газовой плите и открытом центральном кране запах газа не исчезает, потребуется сделать обмазку всех стыков и соединений, от подводящего шланга или патрубка до крана регулятора и форсунки.

Совет! Если нет уверенности в том, что указанный вид диагностики и ремонта под силу выполнить самостоятельно, то лучше всего обратиться за помощью к специалисту.

Ремонтируем газовую плиту своими руками

В ситуации с утечкой газа нет ничего экстраординарного, ремонт можно выполнить и своими силами, но потребуется обязательно предпринять меры предосторожности, убрать открытые источники огня, организовать небольшой сквозняк на кухне, вместо стационарных светильников использовать ручной батарейный фонарик.

Ликвидируем запах газа

Прежде всего, для ремонта газовой системы необходимо найти место утечки. Чаще всего газ убегает через подмотки на муфтах или накидных гайках шланга, которым плита подключена к выводу из главного крана. Если плита производства стран СНГ, то газ может сифонить через гайки на внутренних трубках, идущих от кранов-регуляторов к горелкам. Третьим местом вероятной утечки остаются сами регуляторы подачи газа к горелкам.

Чтобы определить место вытекания газа, потребуется нанести кисточкой водно-мыльный раствор на все без исключения места резьбовых соединений труб. Утечка определяется по медленно поднимающимся пузырям. Другим способом место ремонта не определить, разве что с помощью специального газового тестера.

Для ремонта нужно перекрыть газовый вентиль и переупаковать фум лентой и газовой смазкой место соединения. Внутри плиты, на всех точках соединения трубопроводов используются паронитовые или силиконовые прокладки, обеспечивающие очень надежное и качественное уплотнение.

Если запах газа возникает в процессе работы газовой плиты, то ремонту подвергают систему форсунок с воздухозаборником и рассекателем пламени. В ходе ремонта форсунки необходимо прочистить срезанной спичкой или пластиковой иголкой. Воздухозаборники проверяют на наличие пыли или посторонних предметов, а рассекатели прочищают от осевших продуктов горения газа тонкой проволокой.

Ремонт крана-регулятора

Для газовых плит производства стран СНГ на первом месте наиболее распространенных поломок стоят краны-регуляторы. Такой кран выполняется в виде двух частей – стационарного корпуса и подвижного конусообразного вкладыша с отверстиями. Конус поджат вкладной пружинкой и приводным штоком, на который одевается пластиковая рукоятка управления конфоркой.

Детали изготавливают из латуни, конус по технологии должен быть притерт к корпусу крана. Если детали крана работали без смазки, то образовался естественный износ или выработка на конусе.

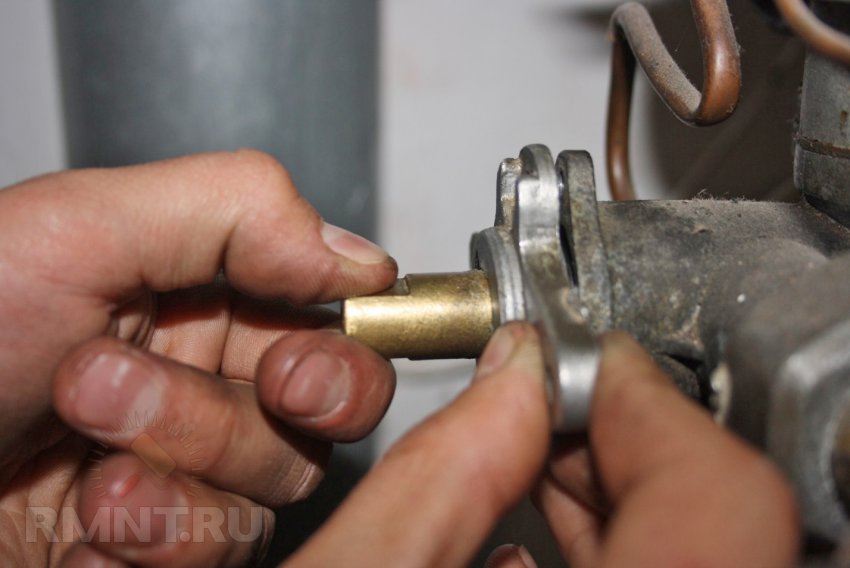

Для первичного ремонта необходимо отвернуть два крепежных винта и вынуть конус, предварительно отметив маркером его положение относительно корпуса. Далее нужно удалить грязь, заложить небольшое количество твердой газовой смазки и собрать узел в обратном порядке. Таким незамысловатым ремонтом можно продлить жизнь газовой плиты на несколько лет.

Ремонт кранов выполняют поочередно, чтобы не перепутать детали между собой. Никакую другую смазку, кроме как специальной газовой, использовать нельзя, в противном случае кран прихватит так, что повернуть его можно будет только пассатижами с огромным усилием.

Для итальянских или немецких плит ремонт кранов вообще неактуален, благодаря высокому качеству металла и смазки устройство способно проработать безотказно 15-20 лет.

Правильный ремонт системы электророзжига

Чаще всего современные газовые плиты отправляются в ремонт в связи с нарушением стабильной работы встроенной системы электророзжига. Во многих случаях полного отказа не происходит, может не работать розжиг на одной конфорке, или периодически появляться и исчезать поочередно на нескольких горелках.

Сама система состоит из четырех основных элементов:

  • Контактной пары, установленной на рукоятку управления;
  • Системы электропитания, куда входят блок розжига, сетевой фильтр и шнур для включения в розетку;
  • Четыре свечи розжига, по одной на каждую горелку;
  • Высоковольтные провода.

Последние используются для подключения свечей к блоку-генератору высоковольтных электрических импульсов, по одному для каждой свечи. Корпус газовой плиты выполняет функции второго проводника высоковольтной цепи.

Ремонт розжига начинают с разборки газовой плиты. Первоначально удаляют горелки и снимают лицевую верхнюю крышку газовой плиты.

Не работает розжиг на одной горелке

В подавляющем большинстве случаев ремонт электророзжига сводится к устранению короткого замыкания между высоковольтным проводом и корпусом. Технологическая полость, расположенная под лицевой крышкой, используется для прокладки в плите трубопроводов и проводки.

В процессе приготовления пищи вода и часть содержимого кастрюль и сковородок попадает внутрь полости и накапливается в течение длительного времени. Жидкие субстанции, обладающие чаще всего кислой реакцией, хорошо проводят ток, поэтому даже одна капля, попавшая между проводом и корпусом, может стать причиной ремонта авторозжига.

Для качественного ремонта все высоковольтные провода необходимо очистить, высушить, уложить в полихлорвиниловые трубки и зафиксировать на пластиковых подставках, без контакта с металлическим корпусом газовой плиты.

Кроме того, причиной для ремонта могут стать сильно загрязненные свечи розжига. Откладывающийся жировой нагар замыкает цепь, что приводит к блокировке работы высоковольтного блока системы.

Для ремонта необходимо выполнить следующие манипуляции:

  • Снимаем контактный разъем со свечи;
  • Вытаскиваем отверткой и пассатижами фиксирующую пластинчатую пружинку и вынимаем свечу;
  • Вымываем деталь в крепком растворе моющего средства, чистим, сушим и устанавливаем на прежнее место, одеваем разъем.

К сведению! Несмотря на уверения газовых слесарей, примерно в 95% случаях проблемы с работой розжига не требуют капитального ремонта с заменой блока, свечек или проводки.

Ремонт залипания розжига на газовой плите

Случается ситуация, когда система автоматического розжига начинает срабатывать даже при отжатой или выключенной рукоятке управления горелки. Причиной возникновения аварийной ситуации является короткое замыкание управляющей проводки на корпус газовой плиты.

Для ремонта в первую очередь необходимо обесточить газовую плиту. Следующим шагом снимаем верхнюю панель и очищаем все высоковольтные провода от загрязнений. Если блок исправен, то выполненных действий достаточно для первичного ремонта аппарата. В обязательном порядке нужно очистить и высушить всю технологическую нишу плиты.

Иногда случается, что после отпускания рукоятки конфорки свеча зажигания продолжает щелкать достаточно длительное время. Причиной подобной ситуации является сильное загрязнение жиром поворотного механизма крана, вследствие чего усилия возвратной пружины недостаточно для размыкания контактов.

Для ремонта конфорки необходимо удалить загрязнения и смазать механику смесью ВД5.

Нарушения в работе системы контроля работы горелки

Современные газовые плиты в обязательном порядке оборудуются системами контроля фронта пламени. На конфорке установлен язычок термопары, воспринимающий тепло от пламени. Нагретая термопара выдает небольшое напряжение на контактах.

В момент включения конфорки рукоятку утапливают на 3-5 мм, что приводит к фиксации открывающего крана на встроенном в корпус электромагните. Пока на магнит приходит напряжение с термопары, газовый клапан остается открытым.

Ремонт системы контроля полностью аналогичен процедуре восстановления системы розжига. Чаще всего термопара покрывается толстым слоем отложений, мешающих нагреву датчика. Весь ремонт сводится к тщательной очистке термопары и установке ее в гнездо.

Специалисты рекомендуют также почистить контакты на соединяющей проводке, напряжение небольшое, поэтому даже тонкий слой жировых отложений на разъемах может вывести систему из строя.

Заключение

Процесс ремонта газовой плиты своими руками может показаться на первый взгляд излишне сложным и хлопотным. Современные газовые приборы проектируются с высокой степенью надежности и защиты от короткого замыкания или обрыва контактов, так что весь ремонт обычно сводится к процедуре восстановления проводимости проводников и устранения точек КЗ.
