Рулевой механизм ВАЗ 2107: устройство и ремонт рулевых тяг

Рулевой механизм ВАЗ 2107: устройство и ремонт рулевых тяг

Виды рулевых тяг

Для управления автомобилем используется сложная рулевая система, которая состоит из:

  • руля;
  • рулевой колонки;
  • гидроусилителя;
  • рулевых тяг;
  • поворотных кулаков;
  • колес.

Руль передает сигнал поворота на рулевую колонку и гидроусилитель, которые с помощью тяг рулевой системы поворачивают колеса. Единого мнения считать ли рулевыми тягами все элементы, с помощью которых усилие от рулевой колонки передается на колеса, или называть термином «рулевые тяги» только элементы, непосредственно соединенные с поворотными кулаками, до сих пор нет. Причем не только у автолюбителей, а даже у производителей автомобилей. Поэтому в статье описаны все элементы, которые участвуют в передаче усилия от рулевой колонки к поворотному кулаку.

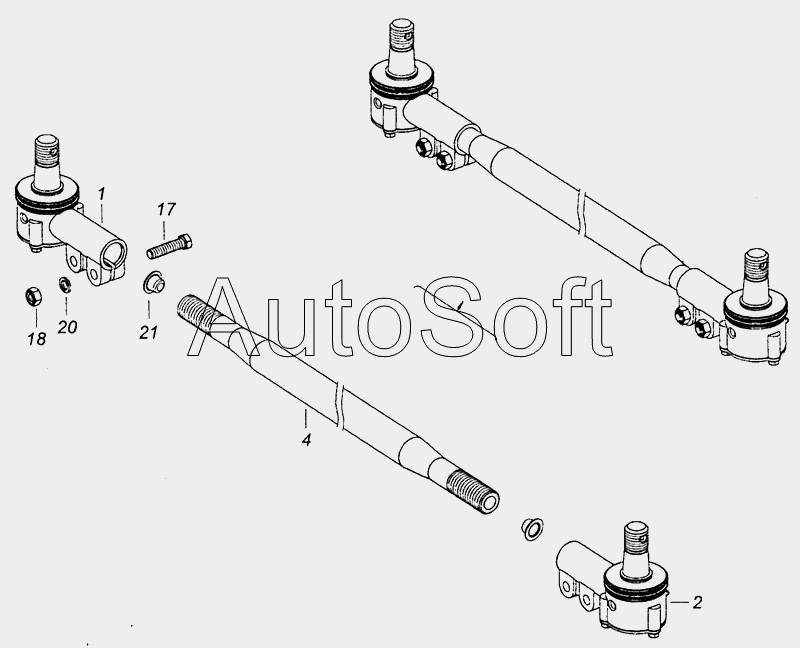

Что такое рулевая тяга

В большинстве случаев это стальные труба или прут, прямые или сложной формы, на концах которых установлены шарниры. На автомобилях, где рулевая колонка выполнена в виде рейки, чаще всего рулевая тяга каждой стороны состоит из трех элементов:

  1. тяги;
  2. регулировочного устройства;
  3. рулевого наконечника.

Рулевая тяга на автомобиле

На автомобилях, где установлена вертикальная рулевая колонка, используется более сложная система тяг. Рулевая колонка и маятник соединены общей тягой сложной формы, к которой присоединены тяги, аналогичные тем, что применяют для колонок типа рейка. Между собой все элементы рулевого управления соединены с помощью «рулевых пальцев», подвижных шарниров, позволяющих менять угол наклона тяг относительно друг друга.

Диагностика рулевых тяг + Видео

Перед началом диагностики отключите режим блокировки рулевой колонки с помощью ключей зажигания. Проводят диагностику рулевых тяг в четыре этапа:

  • Визуальный осмотр.

Машину поднимают на подъемнике или домкрате. О том, как безопасно поднимать машину с помощью домкрата читайте в статье (замена и восстановление амортизаторов). Во время визуального осмотра необходимо убедиться, что тяги не погнуты, отсутствуют трещины и иные повреждения. Обязательно проверяют наличие шплинтов на гайках рулевых пальцев.

  • Проверка на люфт.

Эту проверку выполняют вдвоем. Помощник поворачивает руль сначала влево, затем вправо с периодичностью 1–2 секунды. Угол поворота в каждую сторону 15–20 градусов. В это время мастер отслеживает, одинаково ли сдвигаются закрепленный на рулевой колонке конец тяги и поворотный кулак. Если кулак сдвигается чуть позже, необходима полная замена рулевых пальцев.

  • Проверка подвижности пальцев.

Определение выработки рулевых пальцев

Для этого одной рукой сжимают прут тяги, и пытаются проворачивать его вокруг

своей оси, по и против часовой стрелки. Если пальцы подвижны, то тяга будет поворачиваться без серьезных усилий. Если провернуть тягу не получается, смазка пальцев высохла и их заклинило. Эту проверку выполняют на любом типе рулевого управления.

  • Проверка износа рулевых пальцев.

Чтобы проверить износ, необходимо снизу вверх сильно надавить на тягу рядом с пальцем. Если удалось сдвинуть даже на долю миллиметра, то внутренности пальца изношены и требуется замена или тяги (отдельного элемента) или только пальца.

Снятие рулевых тяг

Чтобы снять рулевую тягу, вытащите шплинт, который фиксирует гайку пальца. Затем открутите гайку. Используя специальный съемник пальцев рулевых тяг (его продают в любом магазине автозапчастей и инструментов) выдавите палец из посадочного отверстия. Также разберите вторую сторону тяги. Если у вас автомобиль с рулевой рейкой и подсоединением тяг к одному посадочному месту, то отсоединив палец от поворотного кулака, с помощью плоской отвертки и зубила отогните жестяной фиксатор тяги к рейке и выкрутите болт крепления.

Если у вас автомобиль с креплением тяг к торцам рейки, то открутите контргайку, которая фиксирует тягу, затем скрутите тягу с вала. Чтобы избежать серьезных проблем со схождением колес, отметьте краской или маркером положение тяги, чтобы при установке не закрутить дальше необходимого. Также можно с помощью рулетки измерить расстояние до конца резьбы.

Ремонт и замена рулевых пальцев

Если вы смогли найти ремкомплект рулевых пальцев на ваш автомобиль, то сможете самостоятельно их отремонтировать. С помощью зубила снимите пыльник. Открутите крышку, которая расположена с противоположной пальцу стороны. Учтите, что палец прижат достаточно мощной пружиной, поэтому не позволяйте крышке выпрыгнуть. Иначе великая вероятность потери крышки, стальной тарелки или пружины. Нажав на палец, выдавите его в сторону крышки и уберите, чтобы не мешал работать дальше.

Съемник рулевых тяг

Извлеките дополнительные пластиковые или металлические детали (применяют не на всех автомобилях). Очистите полость для установки пальца от остатков смазки и попавшей внутрь грязи. Если в ремкомплекте есть дополнительные пластиковые или металлические детали, установите их, затем заложите в посадочное место 2–3 куб. см. смазки, например, Литола и вставьте палец. Заполните место установки пальца смазкой, установите тарелку, пружину и крышку. Проверьте, как движется палец. Заложите в новый пыльник 2–3 куб. см. смазки и наденьте его на палец.

Если вы не смогли найти ремкомплект, но нашли отдельно пальцы с резьбой, то меняйте их непосредственно на автомобиле, для чего откручивайте старые пальцы и закручивайте новые. Если же вы не смогли найти ни ремкомплекта, ни пальцев, потребуется менять тяги и наконечники. Если вы меняете какую-то часть рулевых тяг, постарайтесь при установке сохранить исходные размеры. Это позволит вам без проблем добраться до места регулировки развала и схождения колес.

Установка тяг на автомобиль

Установку выполняйте в последовательности, обратной снятию. Затягивайте фиксирующую гайку пальца с усилием 5–7 килограмм. С таким же усилием затягивайте соединительные регулировочные элементы, которые стыкуют тяги по длине. После того как закрутили гайку, не забудьте вставить шплинт. Если отверстие в пальце не совпадает с прорезями гайки, доверните ее на необходимый угол. Не откручивайте гайку, чтобы установить шплинт, это приведет к появлению люфта и быстрому износу пальца. После любых операций, связанных с демонтажем рулевых тяг обязательно посетите ближайшую мастерскую, где есть стенд регулировки развала и схождения колес, в противном случае резко возрастет износ покрышек автомобиля.
